ZELLER 390

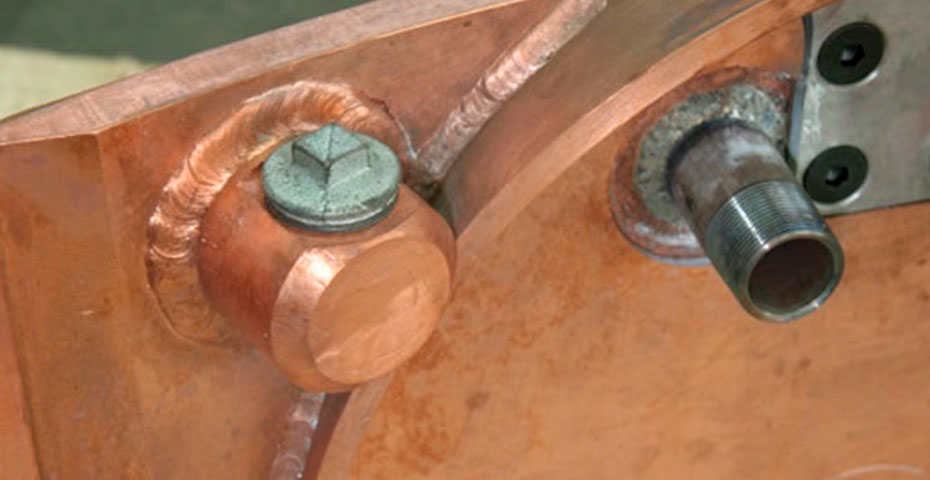

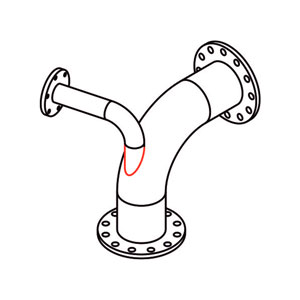

Электрод для сварки и наплавки всех промышленных сортов меди, медных и медно-никелевых материалов, наплавки посадочных мест подшипников и защиты от коррозии.

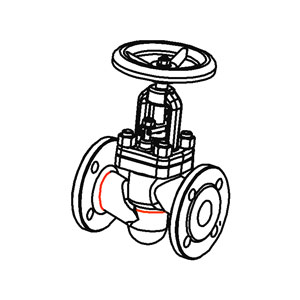

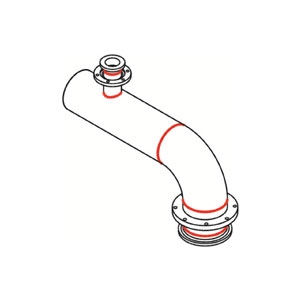

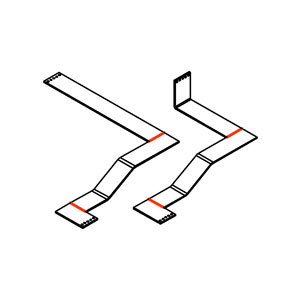

ZELLER-390.pdfИспользуется в судостроении, химическом производстве, электрической промышленности, при изготовлении медных сосудов и ёмкостей, различных поверхностей скольжения на деталях, электротехнических соединений и деталей электрической промышленности. Наплавленный материал шва обладает высокой прочностью, отличной электропроводностью, теплопроводностью и коррозионной стойкостью.
ВЫПУСКАЕТСЯ В ВИДЕ:
| Процесс сварки | Сварочная продукция | Наименование материала |
|---|---|---|
| MMA, SMAW | Электроды для ручной дуговой сварки штучными (покрытыми) электродами | ZELLER 390 |
| MIG/MAG | Сплошная проволока для сварка в среде защитных газах | ZELLER G 390 |
| TIG | Прутки для сварки неплавещимся электродом в среде инертных газов | ZELLER T 390 |
ZELLER 390 электрод с сердечником из меди высокой чистоты с добавлением марганца и основным типом электродного покрытия. Электрод рекомендован для выполнения сварки и наплавки всех промышленных сортов меди, медных и медно-никелевых материалов, а так же для наплавки посадочных мест подшипников и защиты от коррозии.
Свариваемые стали
- DIN:
- 2.0040 OF-Cu
- 2.0070 SE-Cu
- 2.0076 SW-Cu
- 2.0090 SF-Cu
- ГОСТ:
- М0б
- М1Ф
- М1р
CВАРОЧНЫЕ
ХАРАКТЕРИСТИКИ:
Применение ZELLER 390 дает однородный, без пор и трещин, хорошо раскисленный наплавленный металл. Сварочный шов непористый, не окисляемый и не склонный к растрескиваниям. Металл сварного шва пластичный и гладкий. Устойчивость к коррозии такая же как и у лучших промышленных сортов меди. Электроды ZELLER 390 имеют уникальное покрытие на наконечнике электрода «Quick Start - быстрый старт» улучшающие зажигание дуги. При повторном зажигании дуги электроды ZELLER 390 имеют небольшую “юбку”, что облегчает возбуждение дуги.

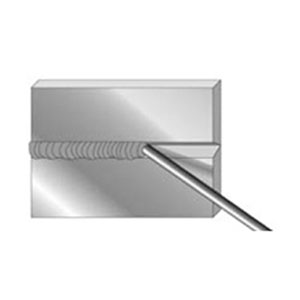

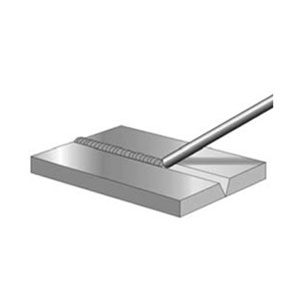

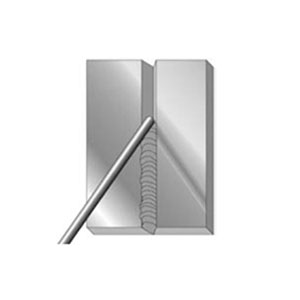

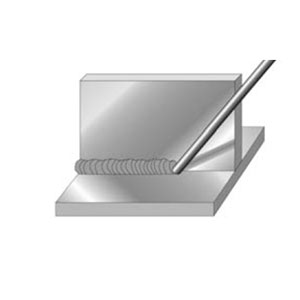

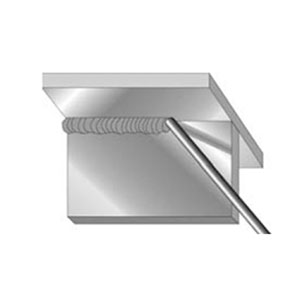

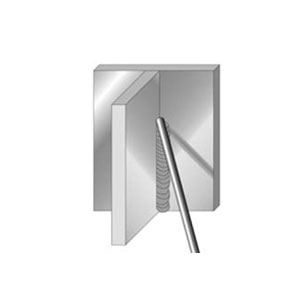

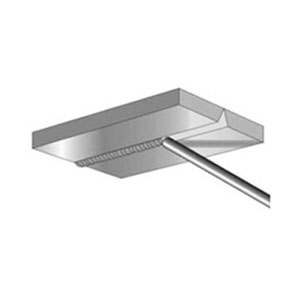

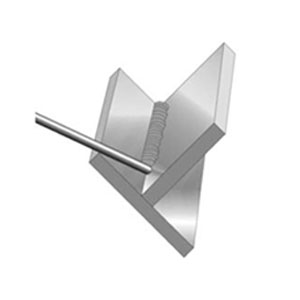

ПОЛОЖЕНИЯ СВАРКИ:
МЕХАНИЧЕСКИЕ СВОЙСТВА:
РЕКОМЕНДУЕМЫЕ ПАРАМЕТРЫ ТОКА, ФАСОВКА, ПРОИЗВОДИТЕЛЬНОСТЬ:

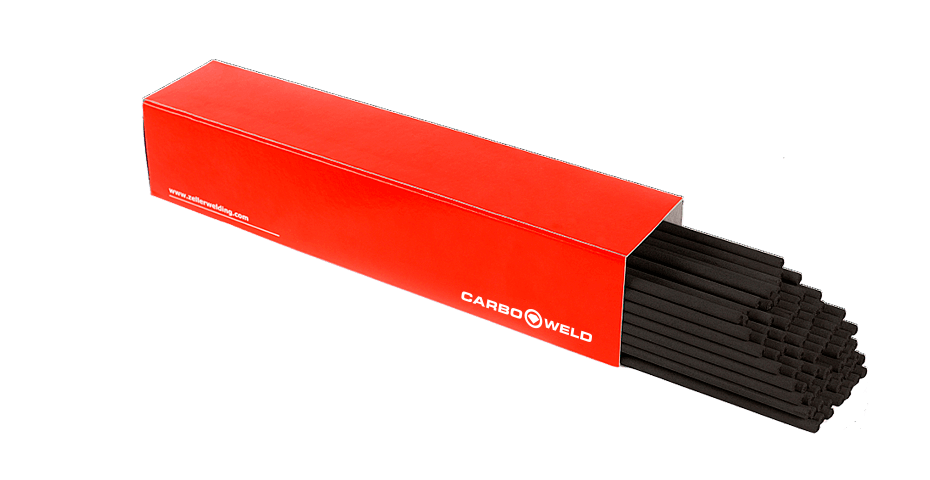

Электроды
| DxL (мм) | 2,5x300 | 3,2x350 | 4,0x350 | 5,0x350 |
|---|---|---|---|---|
| Сила тока, A | 80-100 | 100-130 | 130-170 | 170-200 |
Прутки
| DxL (мм) | 1,6x1000 | 2,0x1000 | 2,4x1000 | 3,2x1000 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Проволока
| DxL (мм) | 0,8 | 1,0 | 1,2 | 1,6 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Технология сварки медных сплавов электродом:
-
1. Рекомендуется просушить электроды в течении 1ч при температуре 80-100°С.
-
2. Тщательно очистите зону сварки.
-
3. Для деталей покрытых окалиной (топка, фурма, поддув и т.п.) поверхность необходимо обработать флюсом (рекомендации по флюсу просите у представителя ZELLER WELDING).
-
4. При наплавке нескольких слоёв, следует удалить плёнку оксидов с поверхности предыдущего слоя.
-
5. Держать электрод под углом 60-80° (вертикально).
-
6. Сварка на постоянном токе обратной полярности (+ на электроде)
-
7. Варить короткой дугой.
-
8. Небольшие колебания улучшают качество сварки.
-
9. Рихтовка в горячем состоянии увеличивает прочность и улучшает ковкость.
-
10. При сварке деталей с толщиной стенки свыше 5мм требуется предварительный подогрев 300-600°С.
-
11. В случае подогрева детали поддерживать температуру на протяжении всего времени сварки. Рекомендовано применять максимальный диаметр электрода для выполняемых работ.
