ZELLER 320
Электрод ZELLER 320 для сварки меди и медных сплавов, фосфористой и оловянной бронзы с содержанием Sn 6-8%, латуни.

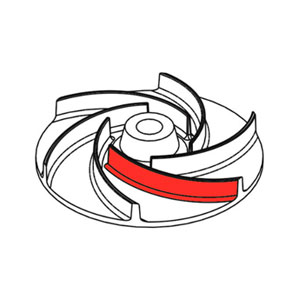

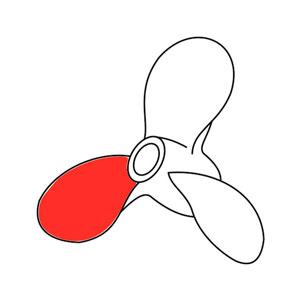

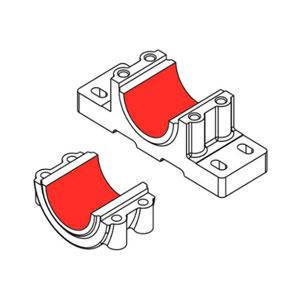

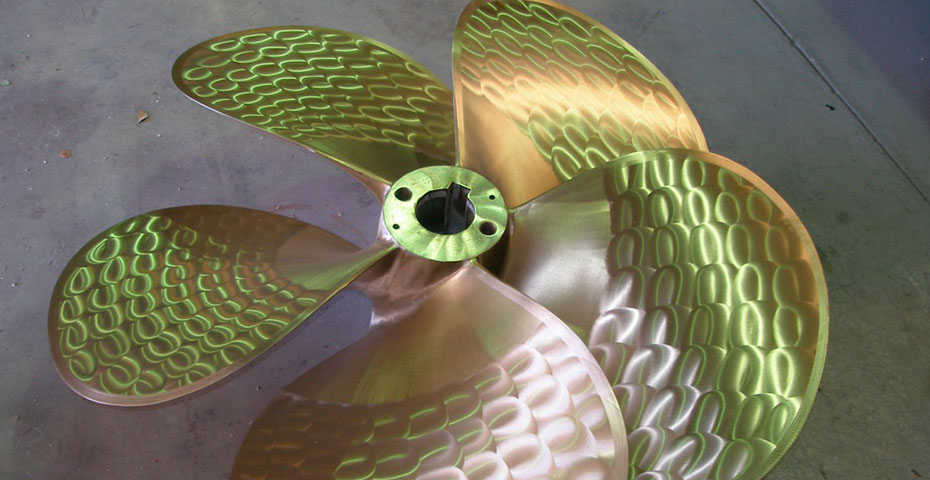

ZELLER-320.pdfРекомендован для ремонтных и сборочных работ с отливками, такими как: клапана, насосы, станины, поверхности подшипников скольжения. Ремонт роторов и судовых винтов, изделий монументальной скульптуры. Повышенная стойкость к фрикционному износу, коррозии, эрозии и кавитации при наплавке на сталь, литую сталь и серый чугун.
ВЫПУСКАЕТСЯ В ВИДЕ:
| Процесс сварки | Сварочная продукция | Наименование материала |
|---|---|---|
| MMA, SMAW | Электроды для ручной дуговой сварки штучными (покрытыми) электродами | ZELLER 320 |
| MIG/MAG | Сплошная проволока для сварка в среде защитных газах | ZELLER G 320 |
| TIG | Прутки для сварки неплавещимся электродом в среде инертных газов | ZELLER T 320 |
Электрод ZELLER 320 предназначен для сварки меди и медных сплавов, фосфористой и оловянной бронзы с содержанием Sn 6- 8%, латуни, а также соединение этих сплавов со сталью, в том числе нержавеющей и серым чугуном. Применяется для наплавки медных сплавов и бронзы.
Свариваемые медные сплавы
- DIN:
- 2.1010 CuSn2
- 2.1016 CuSn4
- 2.1020 CuSn6
- 2.1030 CuSn8
- 2.1050 G-CuSn10
- 2.1052 G-CuSn12
- 2.1056 G-CuSn14
- 2.1080 CuSn6Zn
- 2.1086 G-CuSn10Zn
- 2.1090 G-CuSn7ZnPb
- 2.1096 G-CuSn5ZnPb
- ГОСТ:
- БрОФ2-0.25
- БрОФ4-0.25
- БрОФ6.5-0.15, БрОФ6.5-0.4
- БрОФ7-0.2, БрОФ8-0.3
- БрО10, БрО10Ф1
CВАРОЧНЫЕ
ХАРАКТЕРИСТИКИ:
ZELLER 320 обладает высокими сварочно-технологическими характеристиками. Стабильная сварочная дуга, малое разбрызгивание, плотный шов без пор. Легко отделяемый шлак. Наплавленный металл имеет высокую фрикционную стойкость (трение металла о металл).
ПОЛОЖЕНИЯ СВАРКИ:
МЕХАНИЧЕСКИЕ СВОЙСТВА:
РЕКОМЕНДУЕМЫЕ ПАРАМЕТРЫ ТОКА, ФАСОВКА, ПРОИЗВОДИТЕЛЬНОСТЬ:
Электроды
| DxL (мм) | 2,5x350 | 3,2x350 | 4,0x350 | 5,0x350 |
|---|---|---|---|---|
| Сила тока, A | 50-80 | 80-120 | 120-150 | 150-200 |
Прутки
| DxL (мм) | 1,6x1000 | 2,0x1000 | 2,4x1000 | 3,2x1000 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Проволока
| DxL (мм) | 0,8 | 1,0 | 1,2 | 1,6 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Технология сварки медных сплавов электродом:
-
1. Рекомендуется просушить электроды в течении 1ч. при температуре 190-210°С.
-
2. Тщательно очистите зону сварки.
-
3. Использовать постоянный ток обратной полярности (электрод +).
-
4. Предварительный подогрев металла в зоне сварки в соответствии с таблицей. Поддерживать температуру на протяжении всего времени сварки.
-
5. При наплавке нескольких слоёв, следует удалить оксидную пленку с поверхности предыдущего слоя.
-
6. Сварку осуществлять короткой дугой, держа электрод максимально вертикально.
-
7. После сварки требуется обеспечить медленное остывание сварного соединения.
