ZELLER 470
Электрод из чистого алюминия со специальным покрытием для сварки и наплавки.
ZELLER-470.pdfЭлектрод для сварки технически чистого алюминия. Сварка и наплавка деталей и конструкций из алюминия технической чистоты.
ВЫПУСКАЕТСЯ В ВИДЕ:
| Процесс сварки | Сварочная продукция | Наименование материала |
|---|---|---|
| MMA, SMAW | Электроды для ручной дуговой сварки штучными (покрытыми) электродами | ZELLER 470 |
| MIG/MAG | Сплошная проволока для сварка в среде защитных газах | ZELLER G 470 |
| TIG | Прутки для сварки неплавещимся электродом в среде инертных газов | ZELLER T 470 |

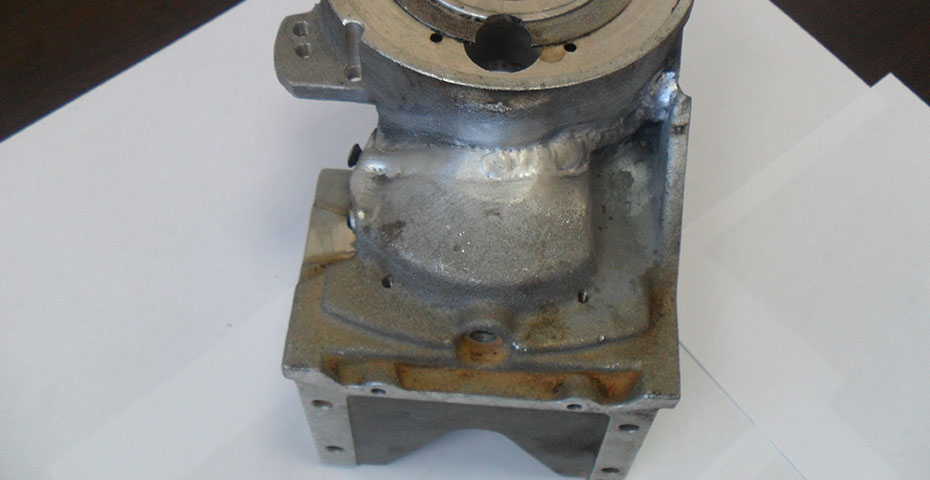

ZELLER 470 электроды из чистого алюминия с уникальным покрытием. Предназначены для сварки и наплавки деталей и конструкций из алюминия технической чистоты марок: А0, А1, А2, А3.
Свариваемые стали
- DIN:
- Al 99,8
- Al 99,7
- Al 99,5
- Al 99
- Al 98
- ГОСТ:
- АД000
- АД00
- АД0, АД0Е
- АДС
CВАРОЧНЫЕ
ХАРАКТЕРИСТИКИ:
Исключительные сварочные характеристики. Мягкая, равномерная дуга производит гладкий ровный шов. Сварочный шов, при соблюдении технологического процесса сварки, по качеству не уступает аргонодуговой сварке. Плотный наплавленный металл без пор. Уникальный само отслаивающийся шлак. Высокая производительность наплавки. Возможна соединительная сварка пластин толщиной более 2 мм. Специальная защитная обмазка обладает высокой влагостойкостью, что продлевает срок хранения и эксплуатацию электрода. Электроды ZELLER 470 поставляются в специальных защищенных от ударов и влаги контейнерах из ЧИСТОГО АЛЮМИНИЯ с вытяжным кольцом. Электрод ZELLER 470 можно использовать в качестве прутка для TIG сварки. Сварка осуществляется без флюса, так как все необходимые элементы для удаления оксидной пленки имеются в обмазке электрода. ZELLER 470 позволяют производить сварку в нижнем и ограниченно вертикальном положениях шва.

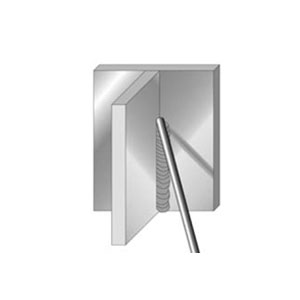

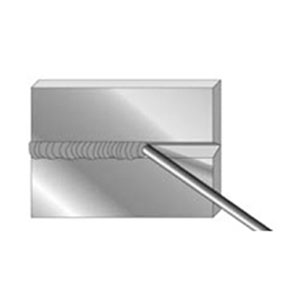

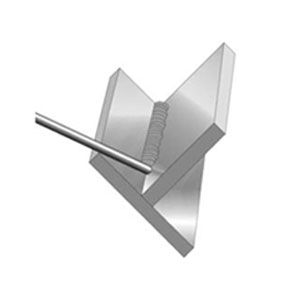

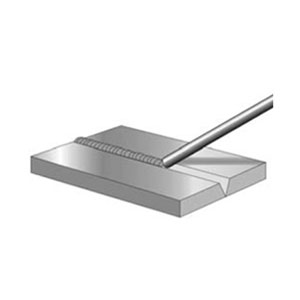

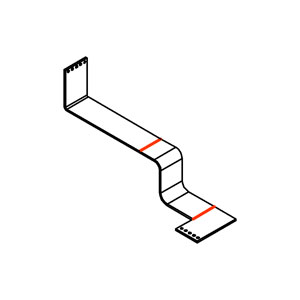

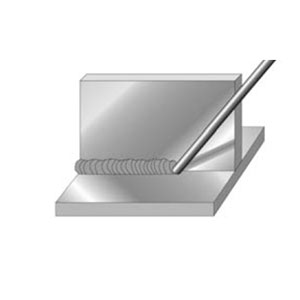

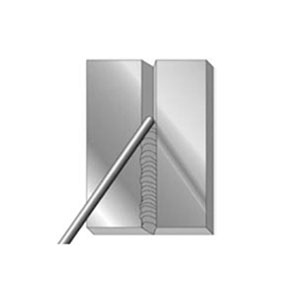

ПОЛОЖЕНИЯ СВАРКИ:
МЕХАНИЧЕСКИЕ СВОЙСТВА:
РЕКОМЕНДУЕМЫЕ ПАРАМЕТРЫ ТОКА, ФАСОВКА, ПРОИЗВОДИТЕЛЬНОСТЬ:
Электроды
| DxL (мм) | 2,5x300 | 3,2x350 | 4,0x350 | 5,0x350 |
|---|---|---|---|---|
| Сила тока, A | 40-70 | 60-100 | 90-130 | - |
Прутки
| DxL (мм) | 1,6x1000 | 2,0x1000 | 2,4x1000 | 3,2x1000 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Проволока
| DxL (мм) | 0,8 | 1,0 | 1,2 | 1,6 |
|---|---|---|---|---|
| Сила тока, A | - | - | - | - |
Технология сварки алюминия электродом:
-
1. Перед сваркой необходимо подготовить свариваемые поверхности, осуществить разделку металла (снять фаску). Фаска не менее 2/3 толщины металла, угол разделки- 60-70°.
-
2. Рекомендуется просушить электроды 1 - 1,5 ч при температуре 100°С.
-
3. Массивные изделия (более 5 мм толщины) подогреть на незначительную ширину перед сваркой до 150-250°С.
-
4. Перед сваркой соединения зачистить до металлического блеска (снятие оксидной пленки, нержавеющей или медной карщёткой) и удалить остатки загрязнений в околошовной зоне.
-
5. Сварку осуществлять на постоянном токе, обратной полярности. Наиболее вертикальное положение электрода с поддержанием короткой дуги.
-
6. Подавать электрод в зону сплавления быстро и максимально продвигать вперёд, поддерживая очень короткую дугу
-
7. Будьте внимательные скорость сварки такая же, как у полуавтоматической сварки.
-
8. Рекомендуем непосредственно перед выполнением работ дать возможность исполнителю (сварщику) сжечь два-три электрода. С целью подобрать оптимальный ток и привыкнуть к специфике сварки электродом по алюминиевым сплавам.
-
9. Рекомендуется выполнять сварку в один слой за один проход.
-
10. После выполнения сварочных работ герметично закройте упаковку и положите в сухое, теплое место.
-
11. Алюминиевые электроды очень чувствительны к повышенной влажности, поскольку в их покрытии содержатся гигроскопические соли. Поэтому обязательно храните электроды в сухом месте. В случае если электроды все же подверглись воздействию высокой влажности, их следует просушить.
